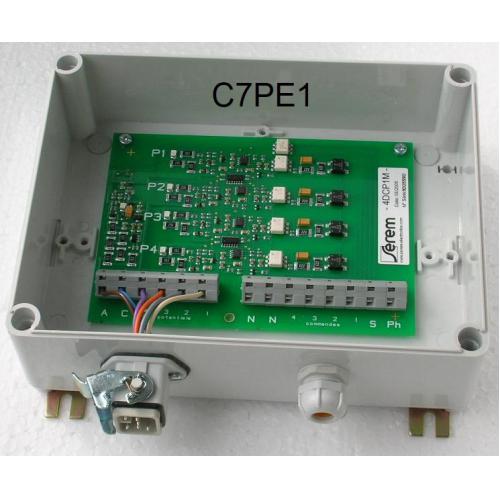

4DCP1M

La carte 4DCP1M est un système d'alarme qui s'active lorsque le piqueur (ou casseur) de croute touche le bain liquide d'electrolyse. A l'approche des 1,5V, une alarme par LEDs s'allume. La carte permet de contrôler 4 pointes en même temps pour assurer le monitoring de la cuve entière par une unité MICROCUVE. A=Anode C=Cathode 1 2 3 4 potentiels = Mesure tension piqueur N=Neutre Ph=Entrée 110Vac vers TRIAC 1 2 3 4 commandes = Info piqueur venant de la microcuve S=Sortie 110Vac vers Microcuve pilotée par TRIAC NOTE : Pilotage par multiplexage une seule pointe à la fois. Sortie activée vers microcuve si mesure du piqueur actif et mesure potentiels correspondante > 1.5V
